| 經濟實惠，緊湊小巧 |

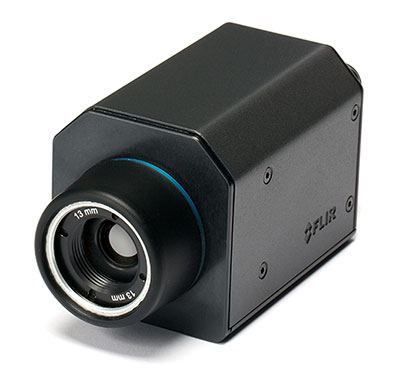

| FLIR Ax5系列熱成像溫度傳感器經濟實惠，是在自動化或機器視覺環境下監測溫度的工具。
|
| 高熱靈敏度，圖像質量 |
| FLIR Ax5系列能生成高質量的熱圖像，可顯示低至50 mK的溫差。 FLIR A65能記錄640 x 512像素的清晰熱圖像，對于精度要求較低的應用，可使用A35生成320 x 256像素的熱圖像，即便如此仍然能輕松追蹤溫度變化。 |
| GigE Vision?標準兼容性 |
| GigE Vision是一項使用千兆以太網通信接口開發的熱像儀接口標準。 GigE Vision是允許使用低成本標準電纜快速傳輸圖像的標準，甚至支持長距離傳輸。 借助GigE Vision，來自不同廠商的軟硬件可通過千兆以太網連接無縫運行。 |
| 支持GenICam?協議 |
| GenICam旨在為所有類型的熱像儀提供通用編程接口。 無論執行何種接口技術（千兆以太網、Camera Link標準、IEEE-1394等）或功能，應用編程接口（API）總是一樣的。 此外，GenICam協議使得借助熱像儀使用第三方軟件成為可能。 |
| 14位溫度線性輸出 |
| 允許在任何第三方軟件內進行非接觸式溫度測量。 內置千兆以太網連接允許14位圖像實時流送至電腦。 |
| 同步 |
| 對于需要1臺以上熱像儀以覆蓋目標的應用或立體成像應用，可配置一臺熱像儀為主設備，其它熱像儀為從設備。 |
FLIR A65 &A35技術參數
| 系統概覽 | FLIR A65 | FLIR A35 |
| 紅外分辨率 | 640 × 512像素 | 320 × 256像素 |
| 視場角(FOV) | 90° × 69°（使用7.5 mm鏡頭） | 63° × 50°（使用7.5 mm鏡頭） |
| 45° × 37°（使用13 mm鏡頭） | 48° × 39°（使用9 mm鏡頭） | |
| 25° × 20°（使用25 mm鏡頭） | 24° × 19.2°（使用19 mm鏡頭） | |
| 12.4° × 9.92°（使用50 mm鏡頭） | 13° × 10.8°（使用35 mm鏡頭） | |
| 6.2° × 4.96°（使用100 mm鏡頭） | 7.6° × 6.08°（使用60 mm鏡頭） | |
| 圖像頻率 | 30 Hz | 60 Hz |
| 探測器參數 | ||
| 探測器像元間距 | 17 μm | 25 μm |
| 測量 | ||
| 目標溫度范圍 | -25至135°C（-13至275°F）/ –40至550°C（-40 至1022°F） | |
綜述
| 成像與光學參數 | |
| 熱靈敏度/NETD | < 0.05°C @ 30°C (86°F) / 50 mK |
| 精度 | 精度為±5°C（±9°F）或讀數的±5% |
| 光圈數 | 1.25 |
| 調焦 | 固定 |
| 探測器參數 | |
| 焦平面陣列(FPA)/波長范圍 | 非制冷型VOX紅外探測器 / 7.5–13 μm |
| 探測器時間常量 | 典型值12ms |
| 以太網 | |
| 以太網 | 控制和圖像 |
| 以太網，類型 | 千兆以太網 |
| 以太網，標準 | IEEE 802.3 / RJ-45 |
| 以太網，通信 | GigE Vision版本 兼容1.2 Client API GenICam |
| 以太網，圖像流 | 根據紅外熱像儀分辨率，在7.5 / 30 / 60 Hz下（取決于版本），8位Mono信號，信號線性/ DDE，自動/手動， 在7.5 / 30 / 60 Hz下（取決于版本），14位水平和垂直翻轉，信號線性/ DDE, 兼容GigE Vision和GenICam |
| 以太網，電源 | 以太網供電，PoE IEEE 802.3af class 0供電標準 |
| 以太網，協議 | TCP、UDP、ICMP、IGMP、DHCP、GigEVision |
| 數字輸入/輸出 | |
| 數字輸入 | 通用，1× 光隔離，“0” < 2，“1”=2–12 VDC |
| 數字輸出，用途 | 通用型，輸出至外部設備（以編程方式設置） |
| 數字輸出 | 1× 光隔離，2–40 VDC，最大電流185 mA |
| 數字輸入/輸出，隔離電壓 | 500 VRMS |
| 數字輸入/輸出，電源電壓 | 2–40 VDC，最大電流200 mA |
| 數字輸入/輸出，連接器類型 | 12針M12 連接器（數字同步和外部電源共用） |
| 同步輸入，用途 | 幀同步輸入以控制熱像儀 |
| 同步輸入 | 1×，非隔離型 |
| 同步輸入，類型 | LVC緩沖器@3.3V，“0” <0.8 V，“1”>2.0 V。 |
| 同步輸出，用途 | 幀同步輸出以控制另一個Ax5熱像儀 |
| 同步輸出 | 1×，非隔離型 |
| 同步輸出，類型 | LVC緩沖器@3.3V，“0” =24 MA最大值，“1”=-24 mA最大值。 |
| 數字同步，連接器類型 | 12針M12 連接器（數字輸入/輸出和外部電源共用） |
| 電源系統 | |
| 外部供電運行 | 12/24 VDC、< 3.5 W額定功率< 最高絕對功率6.0 W |
| 外部電源，連接器類型 | 12針M12 連接器（數字輸入/輸出和數字同步共用） |
| 電壓 | 允許范圍10–30 VDC |
| 環境參數 | |
| 工作溫度范圍 | -15°C 至 60°C（+5°F 至 140°F） |
| 儲存溫度范圍 | -40°C 至 70°C（-40°F 至 158°F） |
| 濕度 （工作和儲存） | IEC 60068-2-30/24小時，95%相對濕度，25°C至40°C （77°F至104°F） |
| 電磁兼容性（EMC） | EN 61000-6-2（抗干擾） EN 61000-6-3（抗輻射） FCC 47 CFR Part 15 Class B（抗輻射） |
| 封裝 | IP 40 (IEC 60529) |
| 抗沖擊性 | 25 g (IEC 60068-2-27) |
| 抗振性 | 2 g (IEC 60068-2-6 & MIL-STD810G) |
| 物理參數 | |
| 重量 | 0.21 kg |
| 熱像儀尺寸（長x寬x高） | 106 × 47 × 50 mm |
| 三腳架安裝 | UNC ?”-20（三側） |
| 底座安裝 | 4 × M3螺紋安裝孔（底部） |
| 外殼材料 | 鎂和鋁 |
| 交貨范圍 | |
| 包裝，內容物 | 紙板箱，帶鏡頭的紅外熱像儀、調焦工具、打印文檔、用戶文件CD-ROM、FLIR Tools下載卡 |
-
